膠球清洗裝置主要組件技術說明、布置安裝注意事項？

         膠球清洗裝置日常工作常識您了解多少呢？正確的布置安裝不僅體現了該膠球清洗裝置的性能，還能延長產品使用壽命。宏琦公司中的一個重要衡量標準是通過對膠球清洗裝置主要組件技術說明、布置安裝注意事項了解產生。
         膠球清洗裝置是凝汽式汽輪發電機組在運行中對凝汽器冷卻管進行清洗的設備。膠球清洗裝置利用凝汽器冷卻水流作用,將與冷卻管內徑相關規格的海綿膠球擠進管內,在機組連續工作且不降低負荷狀態下,對冷卻管內壁進行擦洗除垢,減少熱阻,增大換熱系數,降低凝汽器端差和汽輪機背壓,提高機組熱效率,保證機組安全可靠運行。同時,可減緩冷卻管內壁腐蝕,有效改善清洗勞動條件。膠球清洗裝置基本構成、在余熱電站的安裝及其運行作一介紹。
         膠球清洗裝置結構主要由膠球泵、裝球室、收球網、二次濾網、分匯器及相關閥門等組成。存放于裝球室中的膠球在膠球泵的驅動下,通過分匯器進入需清洗的凝汽器一側冷卻水進水管,在冷卻水流壓力差的作用下進入水室并擠進冷卻管,對冷卻管內壁進行擦抹。在出水管處被收球網隔柵網板捕捉,隨部分熱水經收球網導向管、分匯器被膠球泵送回裝球室,完成一次清洗循環。膠球泵是清洗系統中提供膠球不斷循環的動力設備。該泵采用特殊結構設計,為無障礙離心泵,適合于輸送含磨損性小的固態物質混合液體。
         膠球清洗裝置中,該膠球泵具有不堵球、不切球和對膠球磨損性小等優點。熱水管熱水管凝汽器膠球泵二次濾網分匯器裝球室去冷卻水塔來自循環泵收球網分匯器收球網二次濾網來自循環泵24513序號1,2,3,4,5為橡膠密封蝶閥圖1膠球清洗裝置工藝流程，裝球室用于清洗系統的加球、收球和換球,在清洗間隔期間,可存放用于下次運行的膠球。裝球室頂部壓蓋上設窺視窗,可在線觀察膠球狀況。收球網安裝在凝汽器水側出口管道上,內置活動式隔柵網板,作用是將膠球從出口冷卻水中分離,并由導向管導出,通過膠球泵送入裝球室,供循環使用。

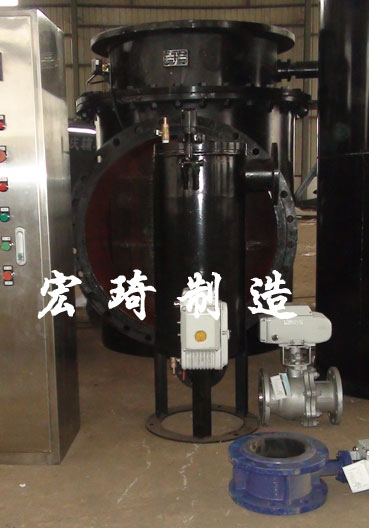

         二次濾網安裝在凝汽器水側進口管道上,主要作用是過濾、清潔冷卻水,除去可能堵塞凝汽器管板、管孔的雜物,確保膠球正常循環運行,提高回收率。當冷卻水夾帶雜物通過二次濾網時,雜物被擋在濾網的迎水面,凈化的冷卻水進入凝汽器。被濾網迎水面捕捉的雜物,通過網芯旋轉,水流反向流動沖洗,由排污閥排出系統外。
         分匯器相當于三通閥,用于切換清洗系統,分別清洗凝汽器的兩側。清洗時,可通過窺視窗觀察膠球運行情況。對于江西3MW機組、冷卻面積為420m2、冷卻水進出口管徑為400mm的凝汽器,選配的膠球清洗裝置主要技術。設備名稱膠球泵裝球室收球網二次濾網分匯器型號規格JQ125SS-11WD300SW400XGD-400技術參數流量66m3/h,揚程11m,功率5.5kW,轉速960r/min,汽蝕余量4m設計壓力0.6MPa,有效容積0.011m3通徑DN400mm,隔柵材質1Cr18Ni9Ti,適用膠球規格16mm18mm通徑DN400mm,濾網孔徑8mm,網芯轉速<10r/min通徑:進口DN100mm,出口DN100mm膠球清洗裝置主要技術參數。
         膠球清洗裝置設備安裝由于在余熱電站設計時,沒有考慮膠球清洗裝置的工藝布置,在布置、安裝時主要注意以下幾點:
         →→1)在不影響原有維護作業空間情況下,膠球清洗裝置盡可能靠近凝汽器,管道布置宜短、直,盡量減少“彎”的數量,以減小膠球循環運行阻力；
         →→2)設備布置時,應考慮足夠的操作和維修空間；
         →→3)分匯器在管路中安裝時,應設置固定支架；
         →→4)膠球泵進、出口采用可曲撓橡膠接頭彈性連接,底座安裝隔震橡膠板；
         →→5)裝球室、膠球泵和切換器及相關管道在確保電站運行安全下,可先期安裝,已減少停機時間。
