    1概述

聊城發電廠一期(2*600NW) #1機組凝汽器，為保證其熱交換效率，配備了

一-套膠球清洗裝置。它由裝球室、收球網、膠球泵及差壓測量控制系統、閥門、

膠球等組成。

    2膠球清洗裝置m.jierang.cn規范、特性參數

收球網

型號:

SL2200

工作壓力: 0.4Mpa

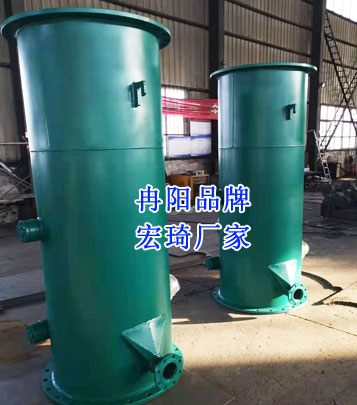

裝球室

型號:

ZQ47

工作壓力:0. 4Mpa.

膠球清洗泵

型號:

125JQ--27

流量:

108t/h

揚程:

27m

。

    3膠球清洗裝置m.jierang.cn調試前必須具備的條件

3.1設備及系統安裝結束，安裝記錄及技術資料齊全;

3.2本系統涉及到的循環水系統管道經驗收合格,與本系統相連的而不屬于此調

試范圍內的系統能有效的隔離。

3.3膠球清洗系統中的就地表計按要求安裝到位;

3.4膠球清洗系統中電動閥門經驗收合格，手動閥門開關靈活;

3.5膠球清洗收球網驗收合格;

3.6確認膠球泵潤滑油加好;

3.7確認膠球泵轉動部件盤動平滑;

3.8電動機單獨試轉合格，旋轉方向正確;

3.9循環水系統試轉結束，能正常投運;

3.10膠球清洗系統設備的熱工信號及聯鎖保護校驗合格;

3.11膠球清洗泵程控盤靜態調試結束，電氣信號、聯鎖及保護能正確良好。

4膠球清洗裝置調試項目及工藝

4.1膠球清洗泵試轉

4.1.1確認循環水系統已投運;

4.1.2檢查系統及設備放空氣門冒水后關閉;

4. 1.3泵與電機轉子盤動靈活無卡澀等異常情況;

4.1.4測量電機絕緣合格后送電;

4.1.5確認收球網在運行位置;

4.1.6與主控取得聯系分別短暫啟動A、B膠球泵幾秒鐘，檢查其動態效應，如

聲音特性:有無異常、聲響;振動情況(泵的軸承振動)，儀表功能，惰走特性

(惰走時間)，及相關系統有無泄漏點;

4. 1.7在上述啟動過程中未發現任何不正常，則等轉子停轉后，重新啟動，開始

試運轉;

4.1.8試運轉期間記錄泵進出口壓力、電流、軸承溫度及振動;

4.1.9膠球泵試運原則為2小時，視情況而定試運轉結束。

4.2膠球清洗裝置調試(電氣部分)

4.2.1 由儀控業設置程序;

4.2.2設定膠球清洗時間為20分鐘,收球時間為15分鐘,清洗周期為24小時;

4.2.3設定膠球系統反沖洗壓差值為(收球網前后差壓>0.05Mpa 反沖洗報警,

差壓>0.07Mpa事故反沖洗報警。

4.3膠球清洗系統調試

4.3.1 膠球手動清洗方式

4.3. 1.1確認系統完整、儀表齊全、執行機構靈活、電機絕緣良好;

4.3.1.2確認收球網在收球位置以及裝球室的收集閥在關閉位置;

4.3. 1.3打開裝球室上部蓋板加入1000只浸泡過的膠球,關好蓋板充水放盡空

氣;

4.3.1.4按”手動”按鈕確認”手動”方式運行;

4.3.1.5確認膠球泵進出口門全開，啟動膠球泵,觀察泵出口壓力、電流正常。

4.3.1.6按下“在線”按鈕，延時期10秒后，收球閥自動開啟。

4.3.2膠球清洗手動收球方式

4.3.2.1按下”收球”按鈕確認裝球室收球閥關閉,此時膠球泵仍在運行;

4.3.2.2收球15分鐘后，停運膠球泵，并關閉泵進出口門;

4.3.2.3開啟裝球室放空氣門及放水門放水消壓;

4.2.2.4打開上蓋,清點膠球,計算合格率。

4.3.3膠球清洗自動方式

4.3.3.1按下”自動”按鈕;

4.3.3.2確認收球網在收球位置，裝球室收球閥在關閉位置;

4.3.3.3確認膠球泵運行正常,泵進出口門全開;

4.3.3.4系統將按設計好的時間程序運行膠球自動清洗;

4.3.3.5泵啟動10秒鐘后,裝球室收球閥自動開啟;

4.3.3.6清洗時間達20分鐘后，收球閥自動關閉;

4.3.3.7再過15分鐘后,膠球泵自動跳閘;

4.3.3.8關閉泵進出口門,裝球室消壓放水,清點膠球,計算合格率。

4.3.4收球網自動反沖洗

4.3.4.1按下清洗方式自動按鈕;

4.3.4.2確認膠球清洗運行正常,膠球泵運行正常;

4.3.4.3當收球網前后壓差>0.05Mpa，20秒后,反沖洗報警聲響,裝球室收球

閥自動關閉,自動收球開始，15分鐘后，膠球泵自動停運;收球網切至反沖洗位

置,直至反沖洗報警消失;報警消失3分鐘后，收球網回到收球位置，膠球泵自動

啟動,裝球室收球閥10秒后開啟，系統恢復運行。

4.3.5收球網反沖洗手動方式

4.3.5.1確認收球工作已結束,膠球泵已停運，進出口門己關閉,裝球室收球閥

已關閉;

4.3.5.2按下反沖洗按鈕,檢查收球網切至反沖洗位置,直至報警消失;

4.3.5.3反沖洗結束后,系統恢復運行。

4.3.6膠球事故反沖洗

4.3.6.1當差壓高達0. 07 Mpa, 10秒后事故反沖洗報警聲響;

4.3.6.2裝球室收球閥自動關閉;

4.3.6.3膠球泵跳閘;

4.3.6.4收球網自動切至反沖洗位置,直至報警聲響消失;

4.3.6.5反沖洗完畢后,系統恢復運行。

4.4本措施只列出泵與系統試運時主要注意事項，未列入的內容按電廠規程及有

關規定執行。

5控制驗收和技術標準

聯鎖保護及信號:

項目齊全，動作正確.

熱工儀表:檢驗準確，安裝齊全

膠球清洗泵:軸承振動≤80微米(合格)≤60微米(優良)

軸承溫度: <85°C

電流: 18A

出口壓力: 0. 27Mpa

法蘭盤根:溫度<60"C泄漏正常

裝球室及收球閥:操作機構及轉動部分靈活

收球率:≥85%(合格) ;≥95%(優良)

管閥系統:嚴密無泄漏

。

6膠球清洗安全措施

6.1試運轉設備及周圍的安全設施已按設計要求安裝完畢;

6.2試運轉區域禁止危及試運轉的施工工作，如必須進行的施工工作,要嚴格執

行工作票制度; .

6.3現場照明充足,操作檢查通道暢通:

6.4試運轉現場通訊聯絡設備齊全。

7膠球清洗組織分工

7.1山東中華聊城發電廠生產技術部是本次調試項目的技術負責單位，負責系統

調試及整個調試工作的協調。

7.2凝汽器膠球清洗系統的調試由山東中華聊城發電廠維護部機、儀、電業以

及運行部共同完成。

7.3山東中華聊城發電廠維護部機、儀、電業各自負責本業設備的調試，有

汽機業總負責;運行部負責設備的運行操作。

7.4生產廠家負責其設備的現場服務，根據合同和技術規范書的要求,指導并配

合試運和調試。
